Najważniejsze cechy produktu
1. Technologia chłodzenia cieczą została przyjęta w celu realizacji miniaturyzacji i miękkości kabla chłodzącego cieczą, który może przenosić prąd 600A, a temperatura końcówki pistoletu ładującego jest niższa niż 55 ℃;płyn chłodzący jest organicznym płynem syntetycznym, który nie zamarza w temperaturze minus 45 ℃;chłodzenie Moduł źródłowy posiada urządzenia monitorujące i alarmujące ciśnienie robocze, przepływ i temperaturę chłodziwa.
2. Może zaspokoić potrzeby pojazdów elektrycznych o dużej mocy i szybkiego ładowania, zrealizować pełne naładowanie pojazdu w ciągu 10 minut i rozwiązać problem klienta związany z długim czasem ładowania.
3. Spełnij wymagania dotyczące ładowania wszystkich modeli i różnych mocy oraz dynamicznie dopasuj moc ładowania wymaganą dla pojazdu elektrycznego podłączonego do dowolnego terminala;
4. Zastosuj inteligentny moduł ładowania, który ma zalety dużej mocy, wysokiej wydajności, niskich harmonicznych i wysokiej inteligencji, szczególnie odpowiedni do ładowania pojazdów elektrycznych o dużej mocy w transporcie publicznym;
5. Zgodnie z zapotrzebowaniem na ładowanie wydanym przez ładujący pojazd BMS, moc ładowania jest przydzielana dynamicznie, poprawiając w ten sposób stopień wykorzystania urządzeń ładujących i realizując wysoce zintegrowane zarządzanie: zintegrowana konwersja mocy, dynamiczna dystrybucja mocy, monitorowanie na poziomie stacji, uporządkowane ładowanie zarządzanie, wytwarzanie nowej energii i dostęp do systemu magazynowania energii, sterowanie chłodzeniem, zintegrowane okablowanie;
6. Silna skalowalność (odpowiednie moduły ładowania można rozbudować w celu zaspokojenia potrzeb ładowania), oszczędność energii i wysoka wydajność (sprawność sięga ponad 96%).
7. Jedna szafka główna może być podłączona do wielu terminali ładujących (szafki podrzędnej), aby spełnić różne potrzeby operacyjne.
8. Standardowy moduł 4G, operacja ładowania: przeciągnij kartę / zeskanuj kod;
9. Sposób płatności: karta RFID.
| Rzeczy |
Nazwa wydajności |
Uwagi |
| Model |

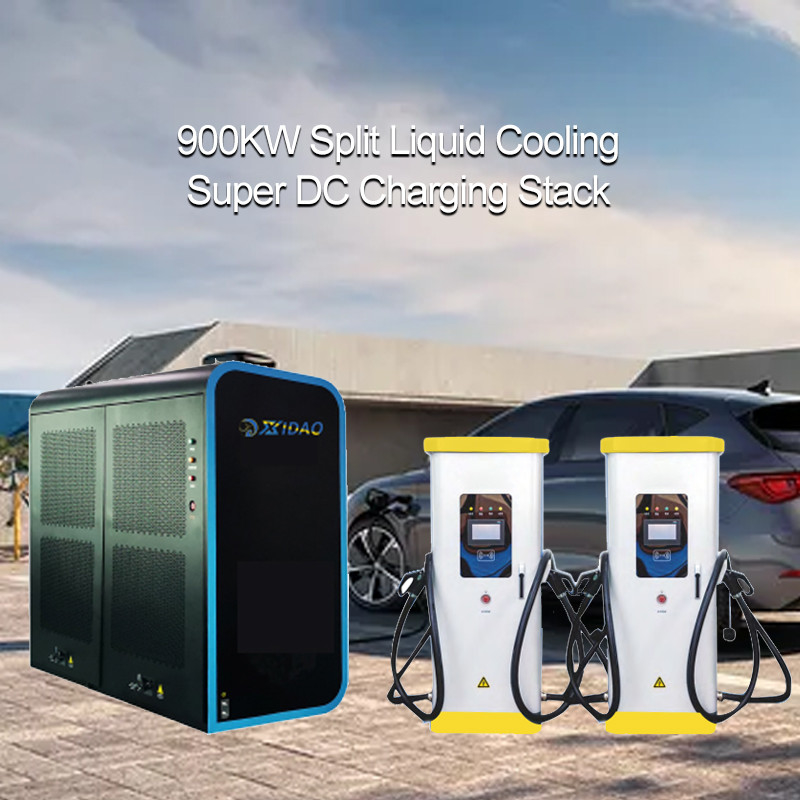

Split DC 480kw / 600KW / 720KW / 900KW / 1200KW / 1600KW stos ładowania chłodzony cieczą |
|
| Wymiar szafki głównej |
2183*1163*1056,4 mm |
H*S*G |
| Wymiar podzielonej szafki |
1815*772*508mm |
H*S*G |
| Napięcie wejściowe AC |
380V±15% |
Trójfazowy system pięcioprzewodowy |
| Częstotliwość wejściowa AC |
45 Hz ~ 66 Hz |
|
| Moc znamionowa |
Pe≤450kW |
|
| Napięcie wyjściowe |
200-1000vdc (stała moc 300-1000vdc) |
|
| Prąd wyjściowy |
0～600A |
|
| Współczynnik mocy |
≥0,99 |
50%PO powyżej warunku wejściowego |
| Efektywność |
≥96% |
Szczytowa wydajność |
| Metoda pomiaru |
Pomiar amperomierza prądu stałego |
Stopień precyzji: 0,5 |
| Metoda chłodzenia |
Wymuszone chłodzenie powietrzem + chłodzenie cieczą |
|
| Stopień ochrony |
IP54 |
|
| Wysokość |
≤2000m |
Rozpocznie pracę obniżającą parametry znamionowe w przypadku 50 ℃ powyżej i przestanie działać w przypadku 70 ℃ |
| Temperatura pracy |
-20℃～50℃ |
Bez kondensacji |
| Wilgotność względna |
5% ~ 95% |
|
| Interfejs komunikacyjny |
4G, RS485, CAN, Ethernet (opcjonalnie) |
|
| Metoda instalacji |
Podłoga stała |
|
| Metoda uruchamiania |
Zacznij przesuwać kartę i skanować kod |
|
| Rzeczy |
Wydajność pistoletu do chłodzenia cieczą |
Wskaźnik parametru |
| Wydajność elektryczna |
Napięcie znamionowe |
1000 V |
| Maks.Rezystancja izolacji prądu wyjściowego |
600A |
| |
500 MΩ (500 V prądu stałego) |
| Interfejs ładowania |
GB/T20234.3-2015 Interfejs ładowania DC |
| Pistolet ładujący |
Pistolet chłodzący cieczą 600A o długości drutu 5m |
| Wydajność mechaniczna |
Życie mechaniczne |
10 000 razy |
| Siła blokująca |
200N |
| Wydajność środowiska |
Temperatura otoczenia użytkowania |
-35～50℃ |
| Temperatura pracy |
-35～90℃ |
| Stopień ochrony |
Wtyczka i osłona przeciwpyłowa: IP54;połączenie wtyczki i gniazda: IP55 |
| Kabel do chłodzenia cieczą |
Maks.Długość kabla |
5m |
| Zewnętrzna średnica kabla |
28 mm |
| Specyfikacjalinii energetycznej |
35mm² |
| Pętla chłodząca |
Płyn chłodzący |
Olej transformatorowy 45 # (nie zamrażać poniżej -45 ℃) |
| Zewnętrzna/wewnętrzna średnica rury wlotowej cieczy |
Φ8/φ6 |
| Charakterystyka pętli |
Ustawiony jest wlot cieczy DC+ i wylot cieczy DC- tworząc pętlę chłodzącą |
| Źródło chłodzenia cieczą |
| Napięcie znamionowe |
220 V AC |
| Moc znamionowa |
550 W |
| Ciśnienie robocze |
10 barów |
| Przepływ |
8 l/min |
| Moc wentylatora chłodzącego |
90 W |
| Hałas |
≤60 db |
| Funkcjonować |
Monitorowanie ciśnienia roboczego cieczy chłodzącej, monitorowanie natężenia przepływu cieczy chłodzącej, monitorowanie temperatury cieczy chłodzącej;alarm niskiej temperatury, alarm nadmiernej temperatury, alarm odcięcia, alarm nadmiernej temperatury cieczy chłodzącej |
| Rozmiar |
550MM*200MM*600MM |
| Interfejs komunikacyjny |
RS485 |
| Komunikacja |
Tło operacji |
UOKiK |
| Metoda komunikacji |
Komunikacja CAN/PLC (dostosowana) |
| Interfejs komunikacyjny |
Ethernet, GPRS, 4G |
| Protokół komunikacyjny |
ISO15118/OCCP1.6 (standard amerykański)
IEC 62196-3 (norma europejska)
|
| Protokół ładowania |
DIN70121 |
| Standardowy pistolet ładujący |
CCS Stype1 (standard amerykański)
CCS Stype2 (norma europejska)
|
| Tryb ładowania |
Tryb ładowania IEC 61851 4 |
